AI 시대의 핵심, HBM 기술 분석과 미래 로드맵: 삼성 vs SK하이닉스의 기술 패권 전쟁

HBM 기술의 미래 방향성과 국내 양대 산맥의 경쟁. 출처: 이뉴스투데이



생성형 AI와 대규모 언어 모델(LLM)이 급격하게 발전하면서 전 세계 반도체 시장의 패러다임이 완전히 뒤바뀌었습니다. 과거에는 단순한 연산 속도와 저장 용량이 중요했다면, 이제는 엄청난 양의 데이터를 초고속으로 주고받는 '데이터 전송 대역폭'이 핵심 경쟁력이 되었습니다.

이 변화의 중심에 서 있는 기술이 바로 HBM(High Bandwidth Memory, 고대역폭 메모리)입니다. 인공지능 인프라의 필수재로 자리 잡은 HBM의 핵심 기술을 정밀하게 분석하고, 글로벌 시장을 리드하는 삼성전자와 SK하이닉스의 전략적 차이, 그리고 차세대 HBM4와 HBM5로 이어지는 미래 기술 로드맵까지 깊이 있게 살펴보겠습니다.

HBM의 핵심 기술 메커니즘과 존재 이유

HBM은 D램(DRAM) 칩을 수직으로 높게 쌓아 올려 데이터 처리 속도를 혁신적으로 끌어올린 고성능 메모리입니다. 기존 D램이 인쇄회로기판(PCB) 위에 평면(2D) 구조로 배치되어 메인 프로세서(GPU/CPU)와 와이어로 연결되었다면, HBM은 3D 적층 구조를 취합니다.

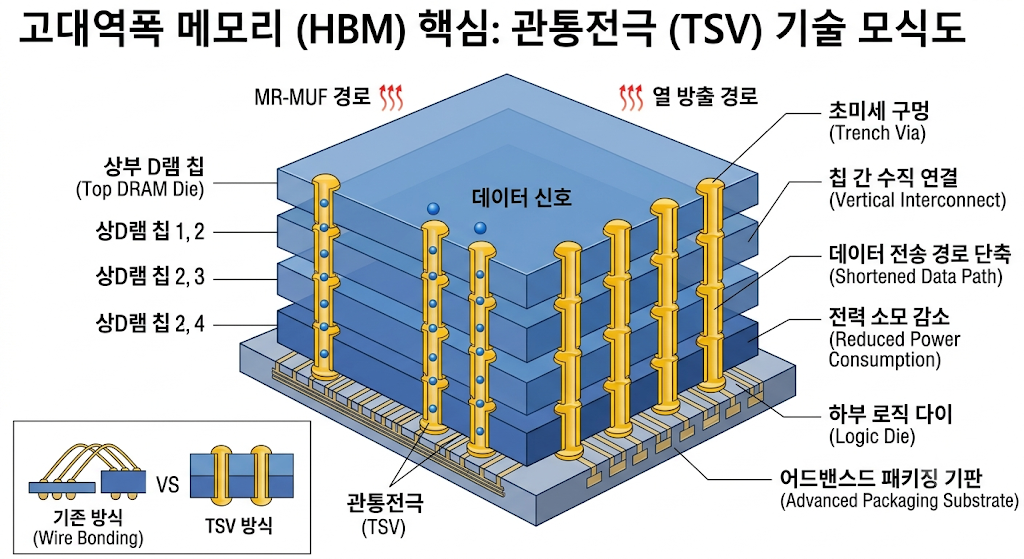

HBM을 가능하게 하는 가장 결정적인 핵심 기술은 바로 TSV(Through Silicon Via, 관통 전극)입니다.

TSV(관통 전극) 기술이란?

• D램 칩 내부에 머리카락 굵기의 수십 분의 일에 불과한 미세한 구멍을 수천 개 뚫어, 상하 칩의 회로를 전도성 전극으로 직접 관통하여 연결하는 기술입니다.
• 기존 와이어 본딩 방식과 비교했을 때 데이터가 이동하는 통로(입출력 단자·I/O)의 수를 획기적으로 늘릴 수 있어 초고속 고대역폭을 구현합니다.
• 신호 전달 경로가 대폭 단축되므로 데이터 지연(Latency)이 최소화되고, 전력 소모량이 낮아지는 강력한 기술적 이점을 가집니다.



삼성전자 vs SK하이닉스: 패키징 공정의 기술적 분수령

HBM 시장에서 우리나라의 두 거인은 서로 다른 패키징 공정 기술을 채택하며 치열한 주도권 싸움을 벌여왔습니다. HBM은 수많은 D램을 수직으로 쌓아야 하므로, 칩 사이를 안정적으로 접합하고 열을 방출하는 '어드밴스드 패키징(Advanced Packaging)' 기술이 곧 기업의 핵심 경쟁력이 됩니다.

SK하이닉스의 핵심 무기: MR-MUF 공정

• MR-MUF(Mass Reflow-Molded Underfill): SK하이닉스의 독자적인 적층 공정입니다. D램 칩을 쌓아 올린 후 액체 형태의 보호재를 한 번에 주입하여 공간을 채우고 굳히는 방식입니다.
• 필름을 붙이는 방식보다 열전도율이 약 2.5배 높고 공정 압력이 낮아, 칩이 휘어지는 현상(Warpage)을 제어하고 방열 특성을 극대화하는 데 성공했습니다. 이는 SK하이닉스가 엔비디아(NVIDIA)에 HBM3 및 HBM3E를 선제적으로 대량 공급할 수 있었던 일등 공신입니다.

삼성전자의 반격 카드: Advanced TC-NCF 공정

• TC-NCF(Thermal Compression-Non Conductive Film): 삼성전자는 칩 사이에 비전도성 필름을 넣고 열과 압력을 가해 접합하는 공정을 지속적으로 고도화해 왔습니다.
• 단수가 높아질수록(12단, 16단 등) 칩의 두께를 얇게 만들어야 하는데, 삼성전자는 필름 두께를 줄이면서도 칩 사이의 간격을 최소화하는 기술력을 확보했습니다.
• 특히 삼성은 메모리 설계부터 파운드리(위탁생산), 최종 어드밴스드 패키징까지 모두 한 번에 수행할 수 있는 세계 유일의 '턴키(Turn-key)' 역량을 바탕으로 맞춤형 차세대 시장에서의 대역전을 공고히 하고 있습니다.

차세대 기술 로드맵: HBM4에서 HBM5까지의 대전환

HBM 기술은 규격의 한계를 넘어 가파른 속도로 진화하고 있습니다. 향후 반도체 시장의 향방을 결정지을 핵심 마일스톤은 6세대 HBM4와 7세대 HBM5입니다. 이 시기부터는 설계 패러다임 자체가 완전히 변화하게 됩니다.

1. HBM4 (6세대): 커스텀 HBM과 파운드리 협업의 시작

• 인터페이스 폭의 확장: HBM3E까지는 데이터 전송 통로(I/O)가 1024비트(bit)였으나, HBM4부터는 2048비트로 2배 확장되어 진정한 초고대역폭을 구현합니다.
• 로직 다이(Logic Die)의 전환: HBM의 맨 아래에서 제어 역할을 하는 베이스 다이(Base Die)를 기존 메모리 공정이 아닌 최첨단 미세 파운드리 공정(4nm/3nm 이하)으로 제작합니다.
• 이에 따라 SK하이닉스는 대만의 TSMC와 전략적 동맹을 맺고 기술 개발을 진행 중이며, 삼성전자는 자체 파운드리 역량을 적극 활용하여 독자적인 생태계를 구축하고 있습니다. 고객사(빅테크)별 맞춤형 주문이 들어가는 '커스텀 HBM' 구조가 본격화되는 시기입니다.

2. HBM5 (7세대): 광전(Optical) 인터페이스와 차세대 패키징의 도입

• HBM5 단계에 이르면 기존 전기적 신호 연결 방식이 물리적 한계에 부딪힐 것으로 전망됩니다.
• 이를 극복하기 위해 신호를 빛으로 주고받는 실리콘 포토닉스(Silicon Photonics, 광반도체) 기술 및 빛 기반의 인터페이스 도입이 적극 검토되고 있습니다.
• 데이터 전송 속도를 기하급수적으로 높이면서도 전력 소모를 획기적으로 낮추는 획기적인 기술 대전환이 일어날 로드맵의 정점입니다.

HBM4 및 차세대 HBM5로 이어지는 미래 메모리 반도체 기술 로드맵. 출처: 커뮤니티 빌런 18+

대한민국 반도체 산업이 나아갈 미래 방향성

HBM은 이제 단순한 메모리 컴포넌트가 아니라 소형 시스템 반도체에 가까운 복합 기술 집약체입니다. 향후 글로벌 리더십을 유지하기 위해서는 아래와 같은 고도화 전략이 필수적입니다.

🚀 대한민국 HBM 경쟁력 강화 핵심 요약

1. 🤝 고객 맞춤형 칩 비즈니스 전환: 엔비디아, 메타, 구글 등 빅테크 기업의 전용 AI 가속기 칩 구조에 최적화된 맞춤형 설계 능력이 생존을 가릅니다.
2. 🔬 차세대 패키징 생태계 선점: 16단 이상의 초고적층 구조에서 발생하는 발열과 물리적 변형을 제어할 하이브리드 본딩(Hybrid Bonding) 등 신공정 연구 개발이 가속화되어야 합니다.
3. 🌐 공급망 및 생태계 다변화: 특정 파운드리나 장비사에 종속되지 않도록 국내외 소부장(소재·부품·장비) 기업들과의 유기적인 오픈 이노베이션이 핵심입니다.



글로벌 반도체 표준 규격 및 업계의 최신 기술 표준 동향에 대한 더 전문적인 데이터는 국제반도체표준협의기구(JEDEC) 공식 홈페이지 등에서 상세히 확인하실 수 있습니다.

삼성전자와 SK하이닉스가 펼치는 기술 혁신 경쟁은 단순한 기업 간의 싸움을 넘어, 글로벌 AI 패권 경쟁 속에서 대한민국 반도체 영토를 수호하고 확장하는 가장 강력한 원동력이 될 것입니다.
